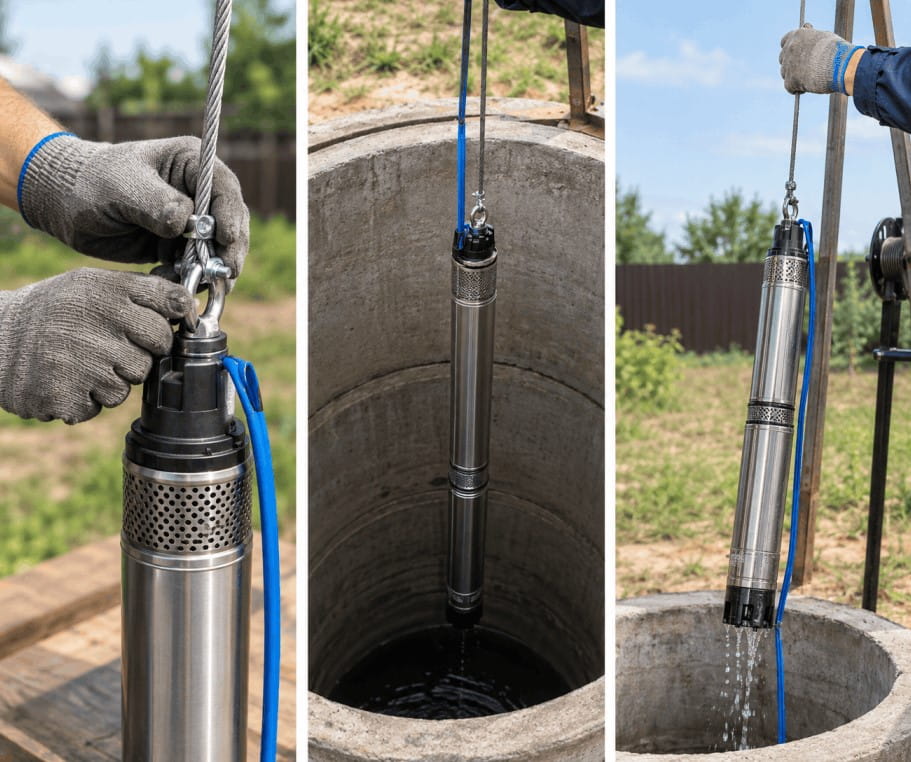

Страховочный трос для погружного насоса — деталь, которую не замечают в обычное время и вспоминают только в момент аварии. Именно он удерживает дорогостоящее оборудование, если обрывается резьбовое соединение трубы или лопается переходник на глубине 40–80 метров. Стоимость подъёма упавшего насоса нередко превышает цену самого агрегата, а при неблагоприятном стечении обстоятельств приходится бурить новую скважину. Разберем, какой трос нужен для скважинного насоса, как правильно определить диаметр, из какого материала выбирать и как грамотно выполнить крепление.
- Зачем нужен страховочный трос и какую нагрузку он несёт
- Материалы тросов: нержавейка, оцинковка, синтетика — сравнение
- Конструкция и маркировка стальных тросов: что означает 7×7, 7×19, 1×19
- Как правильно выбрать диаметр троса для скважинного насоса
- Расчёт нагрузки и запаса прочности: пошаговый пример
- Способы крепления троса к насосу и оголовку скважины
- Крепление кабеля к трубе: провис и герметичность соединений
- Типичные ошибки при монтаже и эксплуатации
- Рекомендации для насосов Wilo
- Часто задаваемые вопросы
Зачем нужен страховочный трос и какую нагрузку он несёт
Погружной насос в скважине или колодце подвешивается прежде всего на водоподъёмной трубе — ПНД или нержавеющей стальной. Труба надёжна, но резьбовые соединения, фитинги и переходники под воздействием вибрации, гидроударов и перепадов температуры со временем могут ослабевать. Страховочный трос в таких условиях выполняет роль предохранительного элемента: пока система работает штатно, он просто провисает рядом с трубой, не принимая нагрузки. Нагрузка на него возникает только в аварийной ситуации — и именно тогда он должен быть безупречно надёжен.
Важно понимать, что нагрузка на трос — не только вес самого насоса. Реальная суммарная нагрузка складывается из нескольких составляющих:
Материалы тросов: нержавейка, оцинковка, синтетика — сравнение
Рынок предлагает три основных группы материалов для страховочного троса. Каждая имеет свою область применения, и понимание разницы позволяет сразу исключить неподходящие варианты.
| Материал | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Оцинкованная сталь | Низкая цена; высокая начальная прочность | Цинк вымывается на границе «воздух–вода»; ржавеет за 1–2 года; продукты коррозии попадают в воду | Не рекомендуется для питьевых скважин |
| Нержавеющая сталь AISI 304 | Долговечность 15–25 лет; нет коррозии в пресной воде; экологически нейтральна | Дороже оцинковки; требует зажимов — узлы не вяжутся | Оптимальный выбор для большинства скважин |
| Нержавеющая сталь AISI 316 | Повышенная стойкость к хлоридам и агрессивным средам; подходит для солёных и минерализованных вод | Самый дорогой вариант в этой группе | Рекомендуется при минерализации воды >1 г/л или в прибрежных районах |
| Капроновый / полиамидный шнур | Не ржавеет; лёгкий; гибкий; можно вязать узлы | Растягивается под нагрузкой; со временем теряет прочность; не пригоден для глубоких скважин | Допустим только для вибронасосов на глубине до 25–30 м |
| Оцинковка в ПВХ-оплётке | Лучше выглядит; первые месяцы защита работает | ПВХ истирается в местах зажима; под оплёткой сталь ржавеет незаметно | Не рекомендуется — скрытая коррозия опаснее явной |
Конструкция и маркировка стальных тросов
При выборе троса из нержавеющей стали важно понимать обозначение конструкции — оно указывает на количество прядей и проволок в каждой пряди. От этого зависят гибкость, разрывная нагрузка и удобство монтажа.
| Конструкция | Расшифровка | Гибкость | Область применения |
|---|---|---|---|
| 1×19 | 1 прядь из 19 проволок | Жёсткий | Постоянные растяжки, где гибкость не нужна; для насосов не оптимален |
| 7×7 | 7 прядей по 7 проволок | Средняя гибкость | Оптимальный вариант для скважинных насосов: хорошо сидит в зажиме, не перетирает проушины |
| 7×19 | 7 прядей по 19 проволок | Высокая гибкость | Максимально гибкий; подходит для глубоких скважин с частым подъёмом насоса |
Для большинства бытовых скважин глубиной 20–80 м оптимален трос конструкции 7×7 из нержавеющей стали AISI 304 по стандарту DIN 3055. Он обеспечивает достаточную гибкость для укладки в скважине, хорошо держится в стандартных зажимах типа DIN 741 и при этом имеет высокое разрывное усилие для своего диаметра.
Как правильно выбрать диаметр троса для скважинного насоса
Вопрос о том, какой диаметр троса нужен для скважинного насоса, возникает у каждого, кто монтирует систему водоснабжения самостоятельно. Ориентировочная таблица ниже составлена на основе практики монтажных бригад и технических рекомендаций производителей оборудования.
| Диаметр троса | Разрывная нагрузка (7×7, нерж.) | Вес насоса | Глубина погружения | Типичное применение |
|---|---|---|---|---|
| 2 мм | ~200–250 кг | до 5 кг | до 20 м | Вибрационные насосы «Малыш», «Ручеёк» в колодце |
| 3 мм | ~400–500 кг | до 12 кг | до 50 м | Скважинные насосы 3" мощностью 0,37–0,55 кВт |
| 4 мм | ~750–900 кг | до 18 кг | до 80 м | Насосы 4" мощностью 0,75–1,1 кВт, в том числе Wilo TWI |
| 5 мм | ~1200–1400 кг | до 28 кг | до 120 м | Мощные 4" и 6" насосы 1,5–2,2 кВт для глубоких артезианских скважин |
| 6 мм | ~1700–2000 кг | более 28 кг | более 120 м | Промышленные погружные агрегаты, скважины 100+ метров |
Практическое правило монтажников: трос диаметром 3–4 мм из нержавейки покрывает 90% задач частного водоснабжения. Трос 3 мм — для насосов мощностью до 0,75 кВт на глубинах до 50 м; трос 4 мм — универсальный выбор для скважин 50–80 м с насосами средней мощности. Брать меньший диаметр ради экономии нескольких сотен рублей — неоправданный риск при стоимости подъёма упавшего насоса от 15 000 рублей и выше.
Расчёт нагрузки и запаса прочности
Рассмотрим конкретный пример расчёта для типичной загородной скважины.
Исходные данные: насос Wilo TWI 4-0507 EM (вес 11,2 кг), глубина погружения 55 м, труба ПНД 32 мм (вес 1 м трубы с водой ≈ 1,2 кг), кабель ВПП 4×1,5 мм² (≈ 0,20 кг/м).
Трос из нержавейки 7×7 диаметром 3 мм имеет разрывную нагрузку 400–500 кг — этого достаточно с запасом. Однако при глубине более 60 м или насосе весом свыше 15 кг лучше выбрать 4 мм с разрывной нагрузкой 750–900 кг, что обеспечит дополнительный запас при рывковых нагрузках.
- Насос до 12 кг + глубина до 50 м → трос 3 мм
- Насос 12–20 кг + глубина 50–80 м → трос 4 мм
- Насос 20–30 кг + глубина 80–120 м → трос 5 мм
- Промышленное оборудование → трос 6 мм и более
Способы крепления троса к насосу и оголовку скважины
Трос из нержавеющей стали нельзя завязать надёжным узлом — под нагрузкой узел скользит и прорезает пряди. Единственный правильный метод фиксации — специализированные зажимы из нержавеющей стали, соответствующие диаметру троса.
Нижнее крепление: трос к насосу
- Трос пропускают через штатную проушину (ушко) на верхней части корпуса насоса. Все современные погружные насосы, включая серии Wilo TWI и Sub TWI, оснащены такими проушинами.
- Формируется петля нужной длины (хвост петли — не менее 10 диаметров троса, обычно 15–20 см для троса 4 мм).
- В петлю вставляется коуш из нержавейки — он защищает трос от перелома в точке изгиба и значительно увеличивает ресурс соединения.
- На петлю устанавливаются зажимы типа DIN 741 из нержавеющей стали. Количество зажимов: для троса 2–3 мм — минимум 2 шт.; для 4–5 мм — 3 шт.; для 6 мм и более — 4 шт.
- Зажимы затягиваются динамометрическим ключом до требуемого момента (указан в документации на зажим). Гайка зажима должна располагаться со стороны рабочей ветви, а не хвоста петли.
Верхнее крепление: трос к оголовку скважины
Верхний конец троса крепится к оголовку скважины через нержавеющий карабин с муфтовым (винтовым) замком или такелажную скобу (шакл). Пружинные карабины для этой задачи не подходят — пружина в воде ржавеет и заклинивает даже при использовании оцинкованных моделей.
Правильно
- Карабин с муфтой из нержавейки AISI 316
- Такелажная скоба (шакл) с винтовым пальцем
- Рым-болт нержавеющий, вваренный в оголовок
- Запас троса — бухтой в кессоне или приямке
Неправильно
- Пружинный карабин (заклинивает)
- Крепление через саму обсадную трубу
- Наматывание свободного конца троса внутрь ствола скважины
- Соединение тросов узлами
Крепление кабеля к трубе: провис и герметичность соединений
Кабель питания насоса стягивают с напорной трубой хомутами из нержавейки или пластика UV-стойкой нейлоновой стяжкой. Ключевое правило, которое часто игнорируют при самостоятельном монтаже: кабель крепится с провисом 15–20 мм между точками стяжки, а не в натяг.
Причина проста: под давлением воды труба ПНД незначительно удлиняется — до 0,5–1% от длины. При глубине 50 м это 25–50 мм. Если кабель натянут «в струну», он превращается во второй несущий элемент сборки, что создаёт нагрузку на гермоввод двигателя. Повреждённое уплотнение кабельного ввода — одна из наиболее распространённых причин преждевременного выхода насоса из строя из-за попадания воды в статорную обмотку.
- Шаг стяжки кабеля к трубе — 1,5–2 м (не реже)
- Провис петли кабеля между стяжками — 15–20 мм
- Соединения кабеля — только через заводскую герметичную муфту или термоусадочную трубку с клеевым слоем
- Скрутки под водой — недопустимы категорически
- На выходе из оголовка кабель защищают гофрой или кабельным вводом с уплотнением
Типичные ошибки при монтаже и эксплуатации
Анализ сервисных обращений показывает, что большинство аварий с падением насоса вызваны несколькими повторяющимися ошибками. Знание этих ошибок позволяет избежать дорогостоящего ремонта.
Ошибки выбора материала
- Использование оцинкованного троса в питьевой скважине
- Применение бытового капронового шнура для центробежного насоса
- Трос в ПВХ-оплётке с оцинкованной основой под оплёткой
- Нержавеющий трос с оцинкованными зажимами — несовместимость металлов вызывает гальваническую коррозию
Ошибки выбора диаметра
- Экономия на диаметре: трос 2 мм для насоса 15 кг на глубине 60 м
- Слишком толстый трос, не проходящий через проушины корпуса
- Игнорирование веса трубы с водой при расчёте — занижение нагрузки вдвое и более
Ошибки монтажа
- Один зажим вместо двух-трёх на петле
- Оцинкованные зажимы с нержавеющим тросом
- Отсутствие коуша — трос перегибается под острым углом и лопается
- Петля сформирована без хвоста (хвост менее 10 диаметров троса)
- Кабель стянут «в струну» без провиса
Ошибки эксплуатации
- Отсутствие ревизии троса при сезонном обслуживании насоса
- Использование оцинкованного троса более двух сезонов без замены
- Свободный конец троса уложен в ствол скважины — заклинивает при подъёме
- Длина троса без запаса: при необходимости опустить насос глубже приходится полностью разбирать систему
Рекомендации по выбору троса для насосов Wilo
Продукция Wilo для частного водоснабжения представлена прежде всего сериями TWI 4 (4-дюймовые скважинные насосы) и Sub TWI. В паспортах этих серий прямо указывается на необходимость использования страховочного троса из нержавеющей стали. Ниже — ориентировочные рекомендации по подбору троса для наиболее популярных серий.
- Вес насоса: 10–13 кг
- Рекомендуемый трос: 3–4 мм, нерж. AISI 304, 7×7
- Глубина: до 60 м
- Зажимы: DIN 741, 3 мм или 4 мм, 2–3 шт.
- Вес насоса: 14–20 кг
- Рекомендуемый трос: 4 мм, нерж. AISI 304, 7×7
- Глубина: до 80 м
- Зажимы: DIN 741, 4 мм, 3 шт.
- Вес насоса: 25–45 кг
- Рекомендуемый трос: 5–6 мм, нерж. AISI 316, 7×19
- Глубина: 80–150 м
- Зажимы: DIN 741, 5–6 мм, 3–4 шт.
- Трос — это страховка, а не несущий элемент. Но именно он спасает оборудование при аварии.
- Единственно правильный материал для скважины — нержавеющая сталь AISI 304 или 316.
- Диаметр для большинства бытовых насосов: 3–4 мм конструкции 7×7.
- Запас прочности — минимум трёхкратный с учётом рывковых нагрузок.
- На петле — минимум 2–3 зажима из нержавейки, строго соответствующих диаметру троса.
- Коуш в петле — обязателен для предотвращения перелома троса.
- Кабель к трубе — с провисом 15–20 мм, без натяга.
Трос 3 мм из нержавейки 7×7 подходит для насосов весом до 12–13 кг на глубинах до 50 метров. Трос 4 мм рекомендуется при глубине свыше 50 м или весе насоса более 13 кг — его разрывная нагрузка почти вдвое выше. При малейшем сомнении выбирайте 4 мм: разница в стоимости минимальна, а запас надёжности существенный.
Нет. Оцинкованный трос в воде подвергается ускоренной электрохимической коррозии, особенно на границе «воздух–вода». Продукты коррозии цинка и железа попадают в питьевую воду, а сам трос через 1–2 года теряет прочность. Единственно правильный выбор для питьевой скважины — нержавеющая сталь AISI 304 или 316.
Да, нужен обязательно. Труба — основной несущий элемент, но резьбовые соединения и фитинги могут ослабеть от вибрации, гидроударов или механического повреждения при обслуживании. Страховочный трос не принимает нагрузки в штатном режиме, но удерживает насос при аварии. Стоимость троса с зажимами — несколько сотен рублей; стоимость подъёма упавшего насоса — от 15 000 рублей и выше.
Для колодезных насосов (глубина 5–20 м, вес 3–8 кг) достаточно троса 2–3 мм из нержавеющей стали. Если используется вибрационный насос типа «Малыш», допустим и качественный капроновый шнур диаметром 4–6 мм с сердечником. Для более тяжёлых центробежных погружных насосов в колодце — только нержавейка от 3 мм.
При сезонном обслуживании насоса (обычно раз в год) — осматривайте трос на предмет коррозии, переломов и ослабления зажимов. Нержавеющий трос AISI 304 при нормальной эксплуатации служит 15–25 лет без замены. Оцинкованный трос следует проверять каждые 6 месяцев и заменять при первых признаках ржавчины.
На трос диаметром 4 мм устанавливают минимум 3 зажима типа DIN 741 из нержавеющей стали, расположенных на расстоянии 4–5 см друг от друга. Расстояние от первого зажима до петли — не менее 10 диаметров троса (40 мм для троса 4 мм). Это стандарт такелажной практики, обеспечивающий надёжную фиксацию при ударных нагрузках.
Теоретически — да, через специальную такелажную муфту из нержавейки. На практике такое решение нежелательно: точка соединения — самое уязвимое место, которое сложно проконтролировать на глубине. Правильнее заранее купить трос с запасом 3–4 метра относительно расчётной длины. Бухту лишнего троса укладывают в кессоне.
Коуш — это металлическая вставка каплевидной формы, которую закладывают внутрь петли троса перед установкой зажимов. Он предотвращает резкий перегиб троса под острым углом в точке изгиба, что многократно снижает концентрацию напряжений и риск усталостного разрушения. Использование коуша из нержавейки при формировании петли — стандартная такелажная практика, которую не стоит игнорировать даже для бытовых скважин.
